開機流程
1) 接通外部供電電源(墻面上漏電開關)。
2) 按下電腦電源啟動開關(PC Power),才能進行電腦操作界面。
3) 啟動主控電源:順時針旋轉鑰匙開關(LOCK),此時整個設備可以啟動。
4) 順時針旋轉急停開關(EMERGENCY),整機可以正常操作。(當發生異常情況時,迅速按下急停 開關,系統失電進入關機狀態;如果再次開機,請把急停開關鈕出來。)
5) 紅外線指示按鈕開關(Red Indication),按下按鈕START可以用可見紅光模擬激光掃描,方 便確定激光標刻的范圍和位置。一般情況下保持開啟。

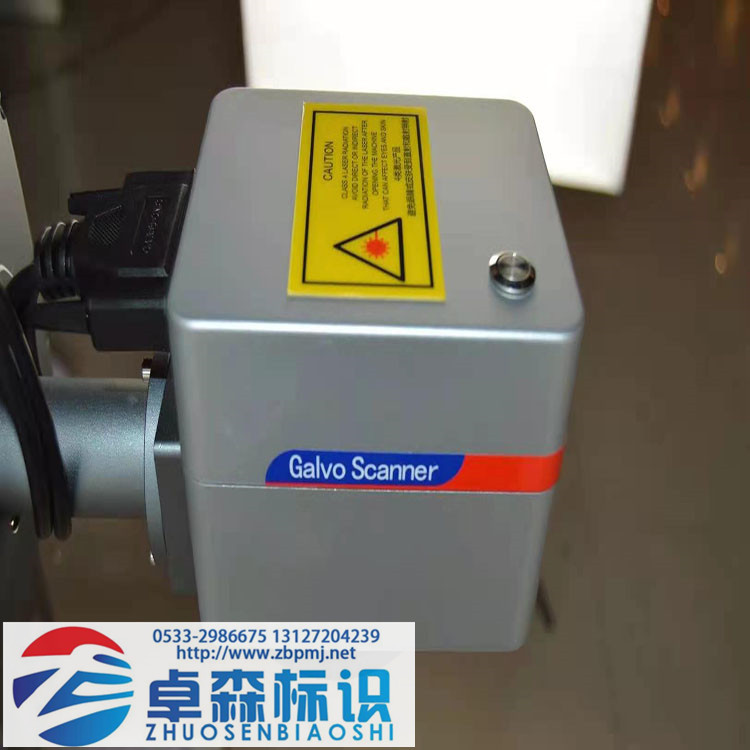

6) 振鏡驅動開關(S-SWITCH),開關打向ON,振鏡驅動器開,Scan Power Alarm 指示燈滅。
7) 按下HAN——S LASER啟動器上的電源開關,使激光頭進入工作狀態,此時電源開關指示燈亮, 現在打開電腦顯示器電源,進入桌面的HAN——S LASER MARKING SYSTEM打標軟件系統,繪制任何圖形或者文字,按下打標,空打標一次,觀察儀器和軟件是否正常。
8) 打開激光電源箱GTDC2020S 按下電源開關至ON狀態,然后按下START鍵,燈亮,儀器正常, 最后進行電流的調節,旋轉CURRENT鈕將電流調整到12-14A。(根據我公司產品的特點,電流越大,打標深度越深)。
9) 放置相同高度的產品,進行激光頭對焦(對剛才所繪制的圖形或者文件進行連續打標)調整 立桿上的箭頭高度,激光點亮度最亮和聲音最大的時候,就代表對焦效果最好。
10) 進入電腦軟件操作界面,對需要生產的打標文件進行有效設置后,準備生產制作。
11) 現在開始正常的有序生產作業,可以使用腳踏開關進行控制,一個產品按照要求進行作業, 不可以誤操作造成產品報廢,首檢需要相關負責人員確認后開始批量生產。
-
關機的操作步驟:
1) 打標生產結束,先保存打標文件,退出軟件,然后旋轉CURRENT鈕將電源箱GTDC2020S 的 電流調節調整到0A,按下stop鍵,燈滅;最后將電源開關至OFF狀態關掉GTDC2020S電源。
2) 關掉HAN——S LASER啟動箱的電源開關,使激光頭停止工作,電源指示燈滅。 14) 振鏡驅動開關(S-SWITCH),開關打向OFF,振鏡驅動器關,Scan Power Alarm 指示燈亮。
3) 紅外線指示按鈕開關(Red Indication),按下stop按鈕關掉可見紅光模擬激光掃描。
4) 關閉主控電源,逆時針旋轉鑰匙開關(LOCK),此時整機關閉。 17) 關閉計算機,關閉總電源開關(墻面漏電開關)。
