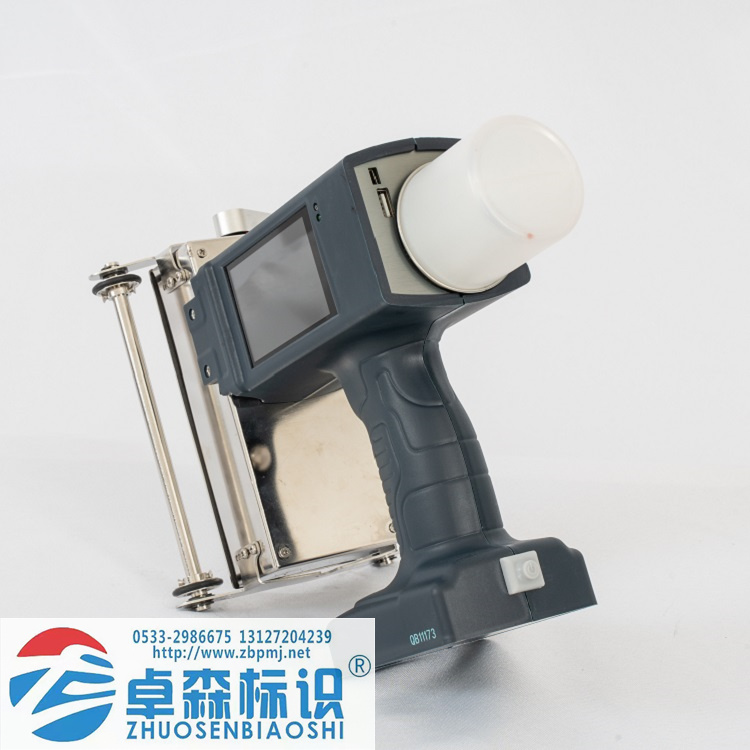

卓森手持噴碼機快速指南
注意事項：
1. 墨水裝機之前首先確認墨水瓶子里面的墨水袋沒有破損，其次墨水瓶口朝下的情況不會滴墨，如有滴墨現象，建議不使用。
2. 設備開機過程中，開關開啟，但是屏幕沒有啟動，需要多次開機，這個屬于電容組充電沖擊造成的保護，屬于正常范圍。
一：設備常用參數
01：速度，在只使用光電，或者自動打印情況下，數越小速度越慢，數越大速度越快，一般不超過2000，使用編碼器時，參數無效。
02：打印方向，可以選左，右。
03：打印密度，選150
04：打印延時，一般可在1至1000可選，數越大，延遲越長。
05：光電選擇：使用光電時選擇內部光電。
06：同步器：使用同步器時選擇開。
07：重復打?。汗怆?、同步都關時，間隔時間打印，數越大，間隔時間越長。
09：滾輪直徑：25mm
10：編碼器脈沖：在同時使用光電和同步的情況下，數越小，字寬越小，數越大，字寬越寬，一般在256到10000內使用?；A(chǔ)值設定1024.
15：1頭倒置：16點噴頭，當需要倒置時，選擇開，上8點倒置。
16：2頭倒置：16點噴頭，當需要倒置時，選擇開，下8點倒置。
30：光電濾波：0到200可選（時間越長，光電觸發時間越長），默認 0
31：噴頭類型：選擇16點
32：計數重置：一般選擇關，選擇開的時候，計數每次開機會歸0。
33：墨點：0到2000可選，墨點越大，打印點越大。
34：PWML:選擇30微秒
35：啟動時間：默認800
36:旋轉：100
37：PWMH:選擇30
44： 屏保亮度：50-100可選，數值越大，屏幕越亮。
45：計數器
二：設備快速設置參數
5. 光電選擇：內部光電 6. 同步器 開
9. 滾輪直徑： 25毫米 10. 編碼器脈沖： 1024
31. 噴頭類型：16dot 33.墨點： 500--3000微秒 可選
36. 旋轉： 100微秒
三：噴頭旋轉不同高度參數設置
使用旋轉時，先調噴頭高度（噴頭前面有兩個螺絲，帶斜角的，松動以后，旋轉噴頭到一定角度，然后固定死鎖死），再調編碼器脈沖（寬度），最后設置旋轉參數
附表一：噴頭不同高度參數設定
|
字體高度 |
噴頭端角度 |
編碼器脈沖 參數 |
旋轉 參數 |
|
60mm |
0度 |
1024 |
100 |
|
50mm |
35度 |
1024 |
117 |
|
40mm |
50度 |
1024 |
124 |
|
35mm |
56度 |
1024 |
125 |
附表二：
旋轉情況下，整條信息調節寬窄，需重新設置旋轉和編碼器脈沖參數
|
字體高度 |
噴頭端角度 |
編碼器脈沖 參數 |
旋轉 參數 |
|
60mm |
0度（不變） |
1024 參數越小信息越窄 |
100（不變） |
|
50mm |
35度（不變） |
1024 參數越小信息越窄 |
117 （信息越窄，參數越大） |
|
40mm |
50度（不變） |
1024 參數越小信息越窄 |
124 （信息越窄，參數越大） |
|
35mm |
56度（不變） |
1024 參數越小信息越窄 |
125 （信息越窄，參數越大） |
四．圖形編輯
1. 首先打開編輯圖形軟件
2. 顯示成如下
3. 左側8x8代表7點陣機器，16x16代表16點設備，32x32是32點陣，64x64是64點陣.
4. 例如我現在做了一個16點陣的1
5. 做好以后選擇save BMP，然后命名，不要帶標點符號。
6. 把做好的圖片放入到U盤中，然后U盤插到機器上，點機器屏幕右上面的傳輸箭頭，選擇右側第一個選項。
7. 編輯信息，點插入，點圖片，從路徑中就可以選擇圖片。
五．Wifi下發信息過程
1. 無線網卡插到噴碼機上。
2. 開啟噴碼機，點設置，點系統設置，開啟wifi，連接到局域網中。
3. 點擊連接的局域網，查看上面顯示的ip地址。例如
4. 在電腦端，打開TL-link軟件。點擊“printer select”，點“16dot”，確認。
5. 然后編輯信息和保存信息（這個過程不單獨說明了）。
6. 點擊會出現
7. 這個軟件支持控制8個噴碼機的下發信息工作，我們點擊第一行，確認，后把噴碼機的ip地址輸入到設備上，例如
8. 點擊Test Connnection進行軟件和噴碼機連接，會出現以下的內容，代表連接成功。
9. 點確認，點ok就會出現下發信息框，如下圖所示
10. 把電腦端存儲的信息，拖動到噴碼機存儲信息的位置，噴碼機信息預覽位置顯示出來，然后點擊“ok”。那么信息就從電腦端下發到噴碼機了。
11. 在噴碼機顯示面點擊“選擇文件”，從里面就可以找到下發的信息。
六．設備故障快速處理
1. 提示無法打?。涸O(shè)備信息中有錯誤指令，U盤插到機器，點屏幕右上角傳輸箭頭，選擇中間第二個，然后等待十多秒鐘。
2. 把U盤插到電腦上，找到U盤，找到，里面的信息有問題的信息刪除掉。
3. 把U盤插到機器上，選擇右上角傳輸箭頭，選擇右側第一個選項，等待一會，然后把設備參數矯正一下就可以了。
4. 氣泵長響，首先關機，把墨水瓶子拿下來，從新擰上去，保證瓶子不要擰的過緊。
5. 氣泵長響，機器打印沒有墨水：關機，把墨水瓶子擰下來，看墨水瓶安裝位置是否右墨水沾附，如果有較多墨水，懷疑氣泵損壞，這種情況建議返廠維修。
6. 機器顯示正常，但是打印沒有墨水情況：第一種情況氣泵損壞，無壓力，第二種情況是噴頭有旋轉，噴頭內部管路有折彎，造成墨水不通暢，此種情況，可以吧噴頭前面兩個帶斜角的螺絲擰下來，把噴頭輕輕拉出來，把墨水管路折彎梳理順暢。
7. 設備如果停機時間過久或者墨水被污染的情況下，造成噴頭打印不全，可以使用清洗劑放到機器上進行打印。反復多次噴印后，設備基本能完成正常打印。
8. 如果第七步操作后還是不能保證打印正常，建議關機，把墨水瓶擰下來，然后把噴頭朝上放置，把噴頭噴片螺絲擰下來，把噴片和噴頭內部沖洗干凈。
七．機器保養
1. 平時使用，如果客戶停機超過48小時，建議用清洗劑放在機器上，打印十多條信息后，把空瓶子放到機器上，開機等待十多秒鐘，把瓶子內部充滿壓力保存。
2. 平時使用后，把噴頭前面用清洗劑沖洗干凈，注意清洗的時候，清洗劑不能流到同步器上，以免造成設備損壞。
3. 機器充電注意事項，機器使用完畢，把機器關閉電源，然后把充電器插上進行充電，等充電器指示燈標稱綠色以后，把充電器拔掉。
4. 使用機器過程中不能暴力摔，不能有液體狀物質淋到機器上。
